空気圧による試薬溶液の送液について
1,デュランビンを送液用の試薬容器として使用できます
2,ポンプからボトルキャップに圧をかけてください
3,自動で送液のオン・オフをされたい場合には自動バルブボトルユニットが最適です 24Vでの2方バルブを
  設置しています 3方バルブをご希望の場合にはお問い合わせ下さい
4,手動で送液のオン・オフをされたい場合には手動バルブボトルユニットが最適です 3方の手動バルブを設
  置しています 2方バルブをご希望の場合にはお問い合わせ下さい
5,クイック継ぎ手は4mmチューブ対応になっておりますので、4mmφのウレタンチューブですとそのまま差し   込めます。
6,ボトルキャップ自体は200KPaの耐圧があります。
7,コネクタは弊社のPEEKハンディコネクタを使用しています。
8、酸・有機溶媒の際にはPEEK材質が適しています。
9,バルブの付属したキャップもあります。   →吸引・吐出機能としての使用例


真空ろ過ビデオ

1.5mm
1/16インチ(細径)

テフロンチューブ接続

3mm
1/8インチ(太径)


テフロンチューブ接続

カラム

充填剤
(活性炭・シリカゲル


空気圧送用
クイック継手

PEEKコネクタ
2方ボトルユニオン
キャップ

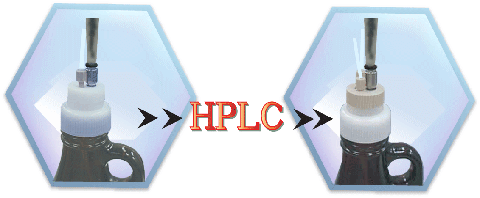

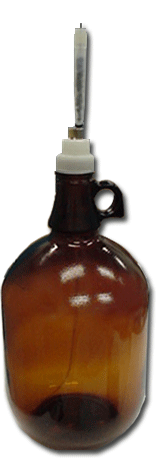

ガロンビンを廃液びんに使えます.
環境対策に廃液も安心

価格にフィルターは含まれません

溶媒ボトル
廃液ボトル

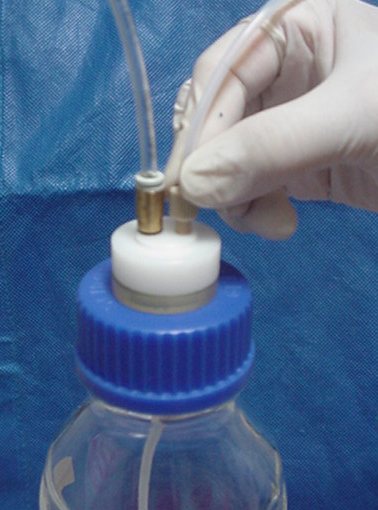

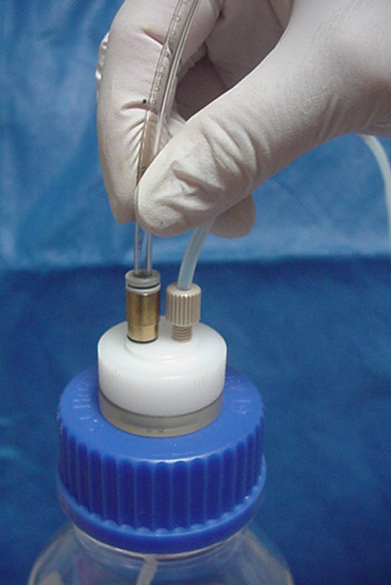

完全密閉です。(チューブはハンディコネクタです)

テルモシリンジ、シリンジ用前処理フィルターが差し込める穴径です

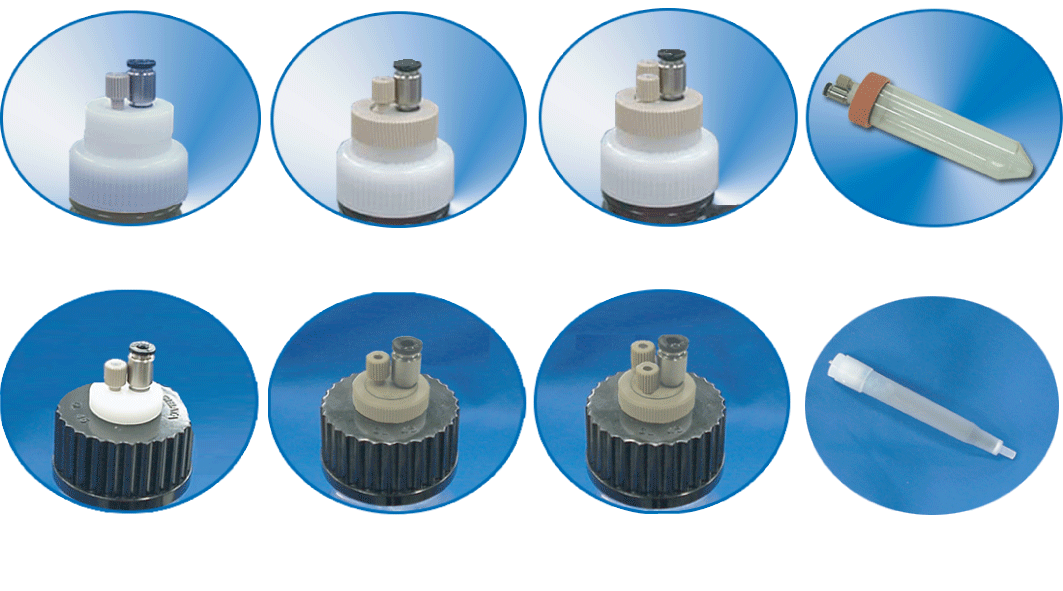

品番 品名 キャップ ねじ規格 チューブ 空気継ぎ手 材質 チューブサイズ 価格
HL0100 HPLCキャップセット 試薬キャップ GL−38 1 1 ポリアセタール φ3 11,000
HL0200 HPLCキャップセット 試薬キャップ GL−38 1 1 ポリアセタール φ1.5 14,000
HP0100 HPLCキャップセット 試薬キャップ GL−38 1 PEEK φ3 20,000
HP0500 HPLCキャップセット 試薬キャップ GL−38 2 1 PEEK φ3 25,000
HP0300 HPLCキャップセット  試薬キャップ  GL−38  2  1 PEEK  φ3,φ1.5  25,000
HP0200 HPLCキャップセット  試薬キャップ  GL−38  2  1 PEEK  φ1.5  25,000
HF0100 HPLCキャップセット 青キャップ GL−45 1 1 ポリアセタール φ3 11,000
HF0200 HPLCキャップセット 青キャップ GL−45 1 1 ポリアセタール φ1.5 15,000
BS0100 HPLCキャップセット 黒キャップ GL−45 1 1 ポリアセタール φ3 15,000
BS0020 HPLCキャップセット 黒キャップ GL−45 1 1 PEEK φ3 20,000
BS0200 HPLCキャップセット  黒キャップ GL−45   2  1 PEEK   φ3  25,000
BS0300 HPLCキャップセット  黒キャップ GL−45 2 1 PEEK   φ3,φ1.5 25,000
BS0500 HPLCキャップセット 黒キャップ GL−45 2 1 PEEK φ1.5 25,000
HM0100 手動バルブキャップセット 青キャップ GL−45 1 1 ポリアセタール φ3 24,000
WV0010 電動バルブキャップセット 青キャップ GL−45 1 1 ポリアセタール φ3 46,000
共通 空気継ぎ手 黄銅 M5 4mmチューブ用
送液チューブの接続はハンディコネクタなので、手で締めるだけで100KPa程度の耐圧を実現

シリコン、タイゴンチューブの接続もOK
(耐圧は50Kpa程度)
特徴

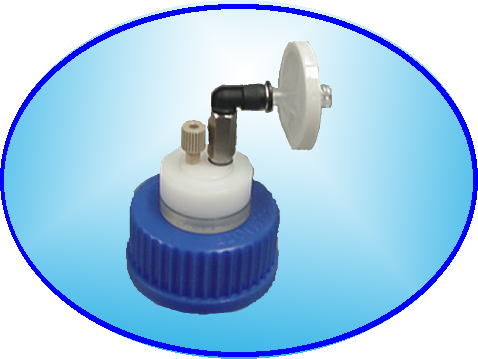

ワンタッチルアーフィルター装着例

品番 品名 内容 価格 品番 品名 内容 価格
CH0100 充填カラム 空カラム+充填剤 3,500 CK0100 空カラム フィルター  20um 1,000
活性炭、シリカゲル シリコンキャップ

加圧・減圧で使用される場合には、必ずDURANビンをご使用ください。
他のビンでは空気漏れが生じる場合がございます。

DURANボトルは加圧可能ですので、フラッシュクロマト送液用にご利用頂けます。

手動バルブキャップセット、自動バルブキャップセットも品揃えいたしました。
加圧・減圧用のポンプとの接続は
空気チューブを差し込むだけのワンタッチ
耐溶媒性に優れ有機溶媒をご使用になるお客様にお勧めです。
フィルターをつけることによりボトル内の陰圧を防ぐと同時に、
有害なガスの排出、吸引を防ぎます。耐圧200KPa
溶液の揮発を防ぎますので酸化や劣化を防ぎます。
空気圧による液送液アスピレーターの吸引等による廃液回収の廃液ビン・液供給用ボトルとしても使用できます.。カラムクロマトなどの送液用に。



バルブには、2方・3方などいろいろな種類がありますのでお気軽にお問い合わせ下さい。

弊社ボトルキャップ専用バイオアスピレータ

ボトルへの吸引もボトル液の吐出もワンタッチで実現

廃液回収の手順について
1,廃液回収時には、活性炭充填カラムを外してください
2,テフロン配管チューブを回収用の容器へと配管してください
3,充填カラムの継ぎ手にコンプレッサなどの圧送ポンプからの空気チューブΦ4mmを接続してください
4,ポンプからボトルに圧をかけますと、廃液は廃液ビンからチューブ、回収容器へと排出されます






新発売   価格 ¥25,000

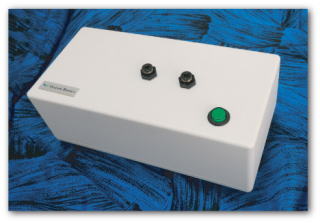

バイオアスピレータ   SBS-20
          \50,000

GL-38は和光純薬のガロンビンを対象にしています。ねじ口内径27cm以上の瓶に適応します。

テフロンチューブにはmmサイズ(国内製HPLCが主に採用)とインチサイズ(外国製HPLCが採用) がございます。発注時に必ずチューブのサイズをご指定下さい。1/8インチは3.2mmとチューブ外 径やや太めになっております。 1,5mm(ミリサイズ)  1,59mm(1/16インチ)   3mm(ミリサイズ)  3,17mm(1/8インチ)

HB0100(チューブ径 3mm)
通常褐色試薬瓶用PEEKキャップです

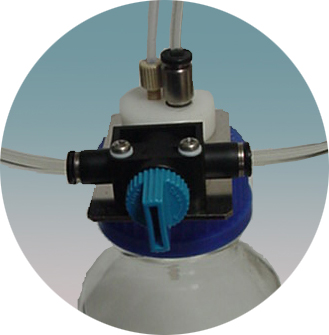

手動バルブボトルキャップセット

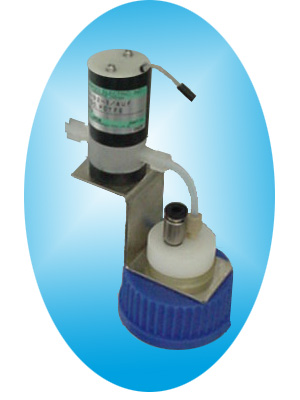

自動バルブボトルキャップセット
